R. Komponen utama adalah Dioda yang berfungsi

sebagai saklar dan pengubah. Dioda akan ON pada

setengah siklus pertama dimana sumber listrik AC

pada polaritas positif. Pada setengah siklus

berikutnya Dioda akan OFF karena polaritas

tegangan pada anoda lebih positif dibandingkan

pada katoda.

Beban induktif akan mempengaruhi bentuk

tegangan output rangkaian karena akan membuat

Dioda tetap ON selama beberapa saat walaupun

Dioda dipanjar mundur karena pengaruh beban L

ini. waktu konduksi dioda menjadi lebih lama yaitu

sebesar (π + ϕ).

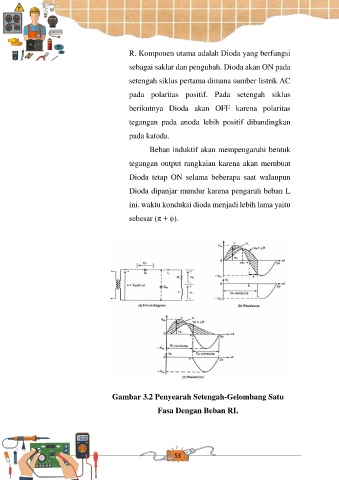

Gambar 3.2 Penyearah Setengah-Gelombang Satu

Fasa Dengan Beban RL
