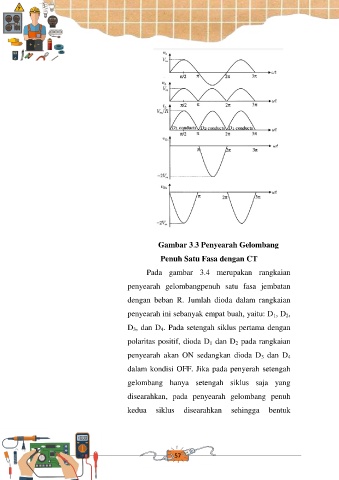

Gambar 3.3 Penyearah Gelombang
Penuh Satu Fasa dengan CT
Pada gambar 3.4 merupakan rangkaian
penyearah gelombangpenuh satu fasa jembatan
dengan beban R. Jumlah dioda dalam rangkaian
penyearah ini sebanyak empat buah, yaitu: D 1, D 2,
D 3, dan D 4. Pada setengah siklus pertama dengan
polaritas positif, dioda D 1 dan D 2 pada rangkaian
penyearah akan ON sedangkan dioda D 3 dan D 4
dalam kondisi OFF. Jika pada penyerah setengah
gelombang hanya setengah siklus saja yang
disearahkan, pada penyearah gelombang penuh
kedua siklus disearahkan sehingga bentuk
