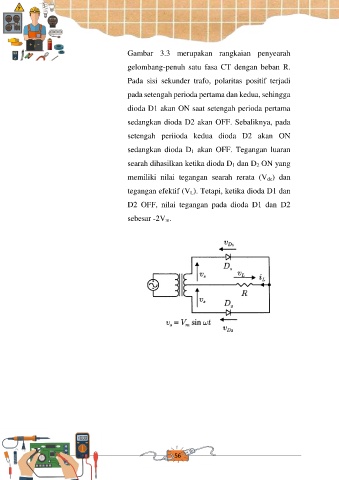

Gambar 3.3 merupakan rangkaian penyearah
gelombang-penuh satu fasa CT dengan beban R.
Pada sisi sekunder trafo, polaritas positif terjadi
pada setengah perioda pertama dan kedua, sehingga
dioda D1 akan ON saat setengah perioda pertama
sedangkan dioda D2 akan OFF. Sebaliknya, pada
setengah periioda kedua dioda D2 akan ON
sedangkan dioda D 1 akan OFF. Tegangan luaran
searah dihasilkan ketika dioda D 1 dan D 2 ON yang
memiliki nilai tegangan searah rerata (V dc) dan
tegangan efektif (V L). Tetapi, ketika dioda D1 dan
D2 OFF, nilai tegangan pada dioda D1 dan D2
sebesar -2V m.
