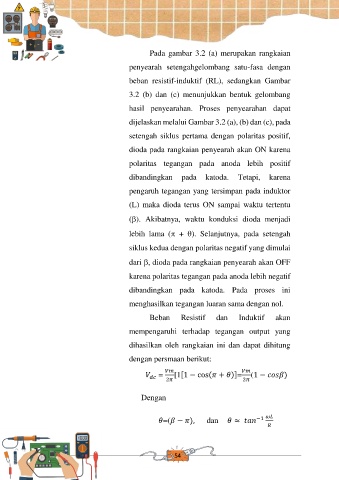

Pada gambar 3.2 (a) merupakan rangkaian

penyearah setengahgelombang satu-fasa dengan

beban resistif-induktif (RL), sedangkan Gambar

3.2 (b) dan (c) menunjukkan bentuk gelombang

hasil penyearahan. Proses penyearahan dapat

dijelaskan melalui Gambar 3.2 (a), (b) dan (c), pada

setengah siklus pertama dengan polaritas positif,

dioda pada rangkaian penyearah akan ON karena

polaritas tegangan pada anoda lebih positif

dibandingkan pada katoda. Tetapi, karena

pengaruh tegangan yang tersimpan pada induktor

(L) maka dioda terus ON sampai waktu tertentu

(). Akibatnya, waktu konduksi dioda menjadi

lebih lama ( + ). Selanjutnya, pada setengah

siklus kedua dengan polaritas negatif yang dimulai

dari , dioda pada rangkaian penyearah akan OFF

karena polaritas tegangan pada anoda lebih negatif

dibandingkan pada katoda. Pada proses ini

menghasilkan tegangan luaran sama dengan nol.

Beban Resistif dan Induktif akan

mempengaruhi terhadap tegangan output yang

dihasilkan oleh rangkaian ini dan dapat dihitung

dengan persmaan berikut:

= [1[1 − cos( + )]= (1 − )

2
2
Dengan

=( − ), dan ≈ −1
