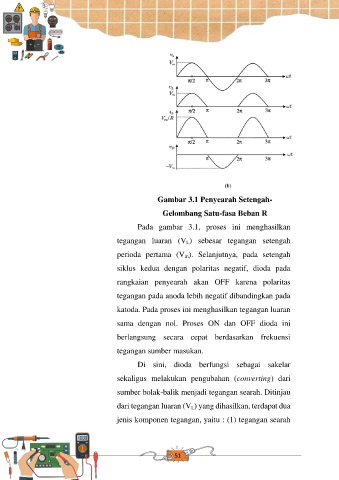

Gambar 3.1 Penyearah Setengah-

Gelombang Satu-fasa Beban R

Pada gambar 3.1, proses ini menghasilkan

tegangan luaran (V L) sebesar tegangan setengah

perioda pertama (V m). Selanjutnya, pada setengah

siklus kedua dengan polaritas negatif, dioda pada

rangkaian penyearah akan OFF karena polaritas

tegangan pada anoda lebih negatif dibandingkan pada

katoda. Pada proses ini menghasilkan tegangan luaran

sama dengan nol. Proses ON dan OFF dioda ini

berlangsung secara cepat berdasarkan frekuensi

tegangan sumber masukan.

Di sini, dioda berfungsi sebagai sakelar

sekaligus melakukan pengubahan (converting) dari

sumber bolak-balik menjadi tegangan searah. Ditinjau

dari tegangan luaran (V L) yang dihasilkan, terdapat dua

jenis komponen tegangan, yaitu : (1) tegangan searah
