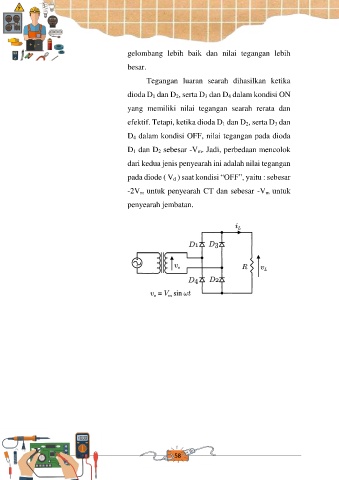

gelombang lebih baik dan nilai tegangan lebih
besar.
Tegangan luaran searah dihasilkan ketika
dioda D 1 dan D 2, serta D 3 dan D 4 dalam kondisi ON
yang memiliki nilai tegangan searah rerata dan
efektif. Tetapi, ketika dioda D 1 dan D 2, serta D 3 dan
D 4 dalam kondisi OFF, nilai tegangan pada dioda
D 1 dan D 2 sebesar -V m. Jadi, perbedaan mencolok
dari kedua jenis penyearah ini adalah nilai tegangan
pada diode ( V d ) saat kondisi “OFF”, yaitu : sebesar
-2V m untuk penyearah CT dan sebesar -V m untuk
penyearah jembatan.
