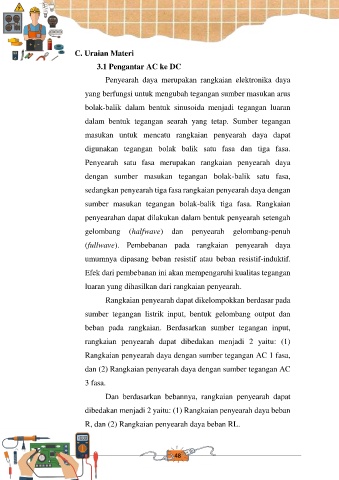

C. Uraian Materi
3.1 Pengantar AC ke DC
Penyearah daya merupakan rangkaian elektronika daya
yang berfungsi untuk mengubah tegangan sumber masukan arus
bolak-balik dalam bentuk sinusoida menjadi tegangan luaran
dalam bentuk tegangan searah yang tetap. Sumber tegangan
masukan untuk mencatu rangkaian penyearah daya dapat
digunakan tegangan bolak balik satu fasa dan tiga fasa.
Penyearah satu fasa merupakan rangkaian penyearah daya
dengan sumber masukan tegangan bolak-balik satu fasa,
sedangkan penyearah tiga fasa rangkaian penyearah daya dengan
sumber masukan tegangan bolak-balik tiga fasa. Rangkaian
penyearahan dapat dilakukan dalam bentuk penyearah setengah
gelombang (halfwave) dan penyearah gelombang-penuh
(fullwave). Pembebanan pada rangkaian penyearah daya
umumnya dipasang beban resistif atau beban resistif-induktif.
Efek dari pembebanan ini akan mempengaruhi kualitas tegangan
luaran yang dihasilkan dari rangkaian penyearah.
Rangkaian penyearah dapat dikelompokkan berdasar pada
sumber tegangan listrik input, bentuk gelombang output dan
beban pada rangkaian. Berdasarkan sumber tegangan input,
rangkaian penyearah dapat dibedakan menjadi 2 yaitu: (1)
Rangkaian penyearah daya dengan sumber tegangan AC 1 fasa,
dan (2) Rangkaian penyearah daya dengan sumber tegangan AC
3 fasa.
Dan berdasarkan bebannya, rangkaian penyearah dapat
dibedakan menjadi 2 yaitu: (1) Rangkaian penyearah daya beban
R, dan (2) Rangkaian penyearah daya beban RL.
