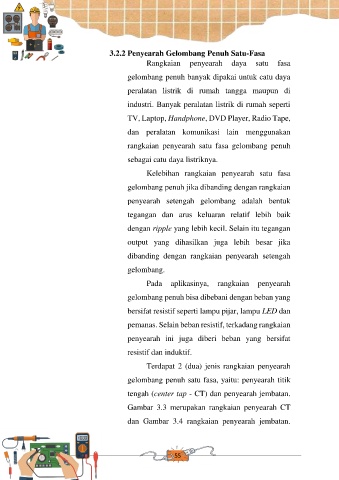

3.2.2 Penyearah Gelombang Penuh Satu-Fasa
Rangkaian penyearah daya satu fasa
gelombang penuh banyak dipakai untuk catu daya
peralatan listrik di rumah tangga maupun di
industri. Banyak peralatan listrik di rumah seperti
TV, Laptop, Handphone, DVD Player, Radio Tape,
dan peralatan komunikasi lain menggunakan
rangkaian penyearah satu fasa gelombang penuh
sebagai catu daya listriknya.
Kelebihan rangkaian penyearah satu fasa
gelombang penuh jika dibanding dengan rangkaian
penyearah setengah gelombang adalah bentuk
tegangan dan arus keluaran relatif lebih baik
dengan ripple yang lebih kecil. Selain itu tegangan
output yang dihasilkan juga lebih besar jika
dibanding dengan rangkaian penyearah setengah
gelombang.
Pada aplikasinya, rangkaian penyearah
gelombang penuh bisa dibebani dengan beban yang
bersifat resistif seperti lampu pijar, lampu LED dan
pemanas. Selain beban resistif, terkadang rangkaian
penyearah ini juga diberi beban yang bersifat
resistif dan induktif.
Terdapat 2 (dua) jenis rangkaian penyearah
gelombang penuh satu fasa, yaitu: penyearah titik
tengah (center tap - CT) dan penyearah jembatan.
Gambar 3.3 merupakan rangkaian penyearah CT
dan Gambar 3.4 rangkaian penyearah jembatan.
