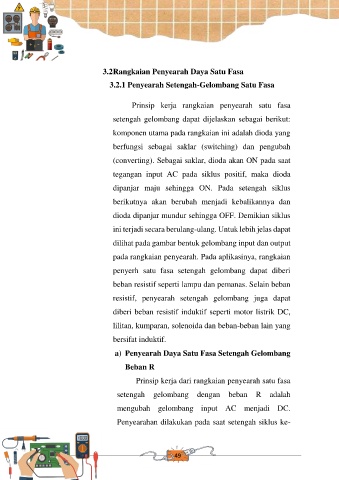

3.2 Rangkaian Penyearah Daya Satu Fasa

3.2.1 Penyearah Setengah-Gelombang Satu Fasa

Prinsip kerja rangkaian penyearah satu fasa

setengah gelombang dapat dijelaskan sebagai berikut:

komponen utama pada rangkaian ini adalah dioda yang

berfungsi sebagai saklar (switching) dan pengubah

(converting). Sebagai saklar, dioda akan ON pada saat

tegangan input AC pada siklus positif, maka dioda

dipanjar maju sehingga ON. Pada setengah siklus

berikutnya akan berubah menjadi kebalikannya dan

dioda dipanjar mundur sehingga OFF. Demikian siklus

ini terjadi secara berulang-ulang. Untuk lebih jelas dapat

dilihat pada gambar bentuk gelombang input dan output

pada rangkaian penyearah. Pada aplikasinya, rangkaian

penyerh satu fasa setengah gelombang dapat diberi

beban resistif seperti lampu dan pemanas. Selain beban

resistif, penyearah setengah gelombang juga dapat

diberi beban resistif induktif seperti motor listrik DC,

lilitan, kumparan, solenoida dan beban-beban lain yang

bersifat induktif.

a) Penyearah Daya Satu Fasa Setengah Gelombang

Beban R
Prinsip kerja dari rangkaian penyearah satu fasa

setengah gelombang dengan beban R adalah
mengubah gelombang input AC menjadi DC.

Penyearahan dilakukan pada saat setengah siklus ke-
