dua pada saat dioda dipanjar mundur. Pada setengah

siklus ini, output rangkaian akan mengubah dari AC

polaritas negatif diubah menjadi no. Untuk lebih detail

bentuk gelombang input dan output rankaian

penyearah setengah gelombang dengan beban R dapat

dilihat pada gambar 3.1.

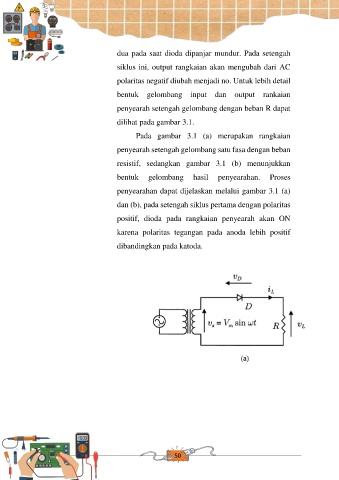

Pada gambar 3.1 (a) merupakan rangkaian

penyearah setengah gelombang satu fasa dengan beban

resistif, sedangkan gambar 3.1 (b) menunjukkan

bentuk gelombang hasil penyearahan. Proses

penyearahan dapat dijelaskan melalui gambar 3.1 (a)

dan (b), pada setengah siklus pertama dengan polaritas

positif, dioda pada rangkaian penyearah akan ON

karena polaritas tegangan pada anoda lebih positif

dibandingkan pada katoda.
