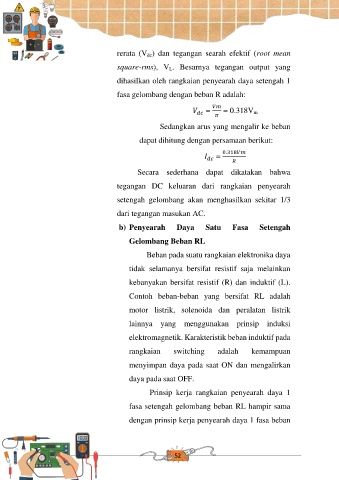

Page 52 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

rerata (V dc) dan tegangan searah efektif (root mean

square-rms), V L. Besarnya tegangan output yang

dihasilkan oleh rangkaian penyearah daya setengah 1

fasa gelombang dengan beban R adalah:

= = 0.318V m

Sedangkan arus yang mengalir ke beban

dapat dihitung dengan persamaan berikut:

= 0.318

Secara sederhana dapat dikatakan bahwa

tegangan DC keluaran dari rangkaian penyearah

setengah gelombang akan menghasilkan sekitar 1/3

dari tegangan masukan AC.

b) Penyearah Daya Satu Fasa Setengah

Gelombang Beban RL

Beban pada suatu rangkaian elektronika daya

tidak selamanya bersifat resistif saja melainkan

kebanyakan bersifat resistif (R) dan induktif (L).

Contoh beban-beban yang bersifat RL adalah

motor listrik, solenoida dan peralatan listrik

lainnya yang menggunakan prinsip induksi

elektromagnetik. Karakteristik beban induktif pada

rangkaian switching adalah kemampuan

menyimpan daya pada saat ON dan mengalirkan

daya pada saat OFF.

Prinsip kerja rangkaian penyearah daya 1

fasa setengah gelombang beban RL hampir sama

dengan prinsip kerja penyearah daya 1 fasa beban
