Tegangan yang dihasilkan akan simetris antara positif dan

negatif jika pasangan SCR disulut pada sudut fasa yang sama.

Karena kedua sisi polaritas dapat diatur maka rangkaian ini

disebut dengan Bidirectional.

Prinsip kerja pada AC regulator Bidirectional tiga fasa ini

dengan memasang dua SCR secara anti paralel pada masing-

masaing fasa R, S dan T. Pada saat polaritas fasa R positif,

maka salah satu SCR akan maju. Dan pada saat arus pemicu

pada terminal Gate diberikan maka SCR akan ON sedangkan

SCR yang lain OFF. Pada setengah siklus berikutnya pada

saat diberikan input polaritas negatif maka SCR yang satunya

akan maju dan SCR yang tadi ON menjadi mundur, sehingga

SCR yang satu ON dan satunya OFF. Dengan pengaturan

sudut pemicu α, akan didapat tegangan output tiga fasa yang

telah dikontrol.

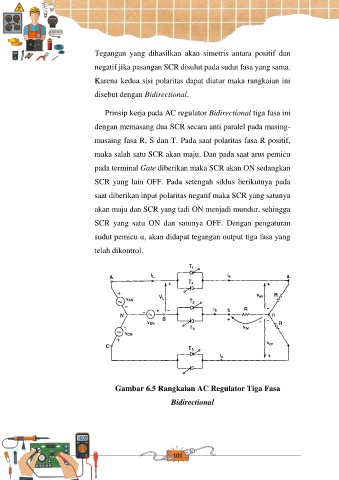

Gambar 6.5 Rangkaian AC Regulator Tiga Fasa

Bidirectional
