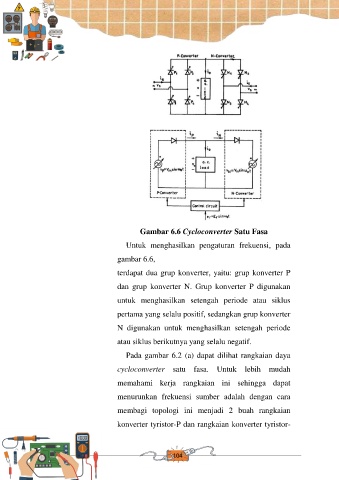

Gambar 6.6 Cycloconverter Satu Fasa

Untuk menghasilkan pengaturan frekuensi, pada

gambar 6.6,

terdapat dua grup konverter, yaitu: grup konverter P

dan grup konverter N. Grup konverter P digunakan

untuk menghasilkan setengah periode atau siklus

pertama yang selalu positif, sedangkan grup konverter

N digunakan untuk menghasilkan setengah periode

atau siklus berikutnya yang selalu negatif.

Pada gambar 6.2 (a) dapat dilihat rangkaian daya

cycloconverter satu fasa. Untuk lebih mudah

memahami kerja rangkaian ini sehingga dapat

menurunkan frekuensi sumber adalah dengan cara

membagi topologi ini menjadi 2 buah rangkaian

konverter tyristor-P dan rangkaian konverter tyristor-
