lebih rendah (10Hz), rangkaian konverter tyristor

lengan kiri bekerja sedemikian rupa dengan

memainkan sudut penyalaannya selama 2,5 periode

sumber.

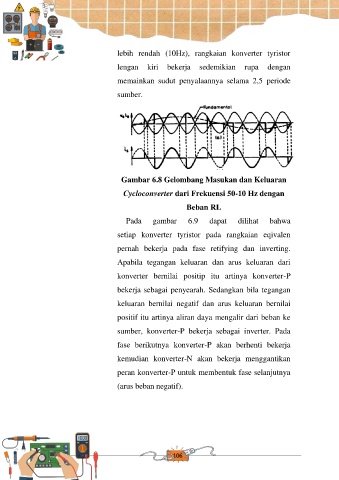

Gambar 6.8 Gelombang Masukan dan Keluaran

Cycloconverter dari Frekuensi 50-10 Hz dengan

Beban RL

Pada gambar 6.9 dapat dilihat bahwa

setiap konverter tyristor pada rangkaian eqivalen

pernah bekerja pada fase retifying dan inverting.
Apabila tegangan keluaran dan arus keluaran dari

konverter bernilai positip itu artinya konverter-P
bekerja sebagai penyearah. Sedangkan bila tegangan

keluaran bernilai negatif dan arus keluaran bernilai
positif itu artinya aliran daya mengalir dari beban ke

sumber, konverter-P bekerja sebagai inverter. Pada

fase berikutnya konverter-P akan berhenti bekerja

kemudian konverter-N akan bekerja menggantikan

peran konverter-P untuk membentuk fase selanjutnya

(arus beban negatif).
