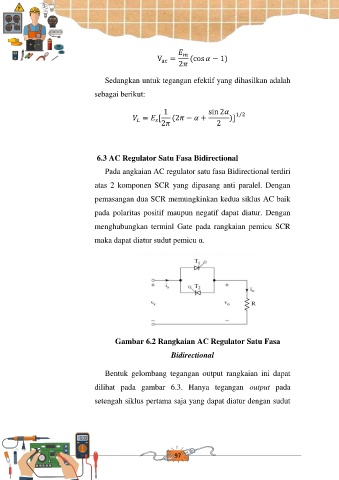

Page 97 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

V = (cos − 1)
ac
2

Sedangkan untuk tegangan efektif yang dihasilkan adalah

sebagai berikut:

1 sin 2 1/2
= [ (2 − + )]

2 2

6.3 AC Regulator Satu Fasa Bidirectional

Pada angkaian AC regulator satu fasa Bidirectional terdiri

atas 2 komponen SCR yang dipasang anti paralel. Dengan

pemasangan dua SCR memungkinkan kedua siklus AC baik

pada polaritas positif maupun negatif dapat diatur. Dengan

menghubungkan terminl Gate pada rangkaian pemicu SCR

maka dapat diatur sudut pemicu α.

Gambar 6.2 Rangkaian AC Regulator Satu Fasa

Bidirectional

Bentuk gelombang tegangan output rangkaian ini dapat

dilihat pada gambar 6.3. Hanya tegangan output pada

setengah siklus pertama saja yang dapat diatur dengan sudut

97
