dipasang anti paralel. Pengaturan tegangan output dilakukan

dengan mengatur sudut penyulutan α pada terminal Gate pada

SCR. Disebut dengan istilah Unidirectional karena hanya satu

sisi yang dapat diatur oleh sudut pemicuan.

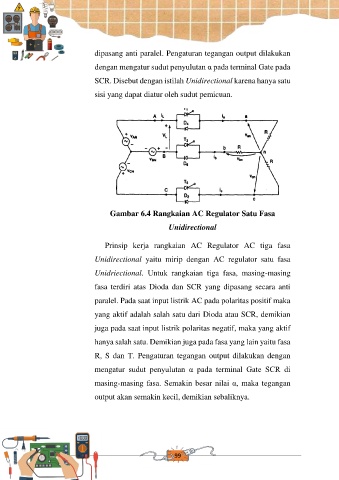

Gambar 6.4 Rangkaian AC Regulator Satu Fasa

Unidirectional

Prinsip kerja rangkaian AC Regulator AC tiga fasa

Unidirectional yaitu mirip dengan AC regulator satu fasa

Unidriectional. Untuk rangkaian tiga fasa, masing-masing

fasa terdiri atas Dioda dan SCR yang dipasang secara anti

paralel. Pada saat input listrik AC pada polaritas positif maka

yang aktif adalah salah satu dari Dioda atau SCR, demikian

juga pada saat input listrik polaritas negatif, maka yang aktif

hanya salah satu. Demikian juga pada fasa yang lain yaitu fasa

R, S dan T. Pengaturan tegangan output dilakukan dengan

mengatur sudut penyulutan α pada terminal Gate SCR di

masing-masing fasa. Semakin besar nilai α, maka tegangan

output akan semakin kecil, demikian sebaliknya.
