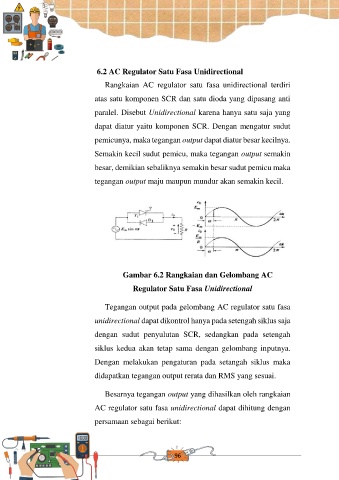

Page 96 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)
P. 96
6.2 AC Regulator Satu Fasa Unidirectional
Rangkaian AC regulator satu fasa unidirectional terdiri
atas satu komponen SCR dan satu dioda yang dipasang anti
paralel. Disebut Unidirectional karena hanya satu saja yang
dapat diatur yaitu komponen SCR. Dengan mengatur sudut
pemicunya, maka tegangan output dapat diatur besar kecilnya.
Semakin kecil sudut pemicu, maka tegangan output semakin
besar, demikian sebaliknya semakin besar sudut pemicu maka
tegangan output maju maupun mundur akan semakin kecil.
Gambar 6.2 Rangkaian dan Gelombang AC
Regulator Satu Fasa Unidirectional
Tegangan output pada gelombang AC regulator satu fasa
unidirectional dapat dikontrol hanya pada setengah siklus saja
dengan sudut penyulutan SCR, sedangkan pada setengah
siklus kedua akan tetap sama dengan gelombang inputnya.
Dengan melakukan pengaturan pada setangah siklus maka
didapatkan tegangan output rerata dan RMS yang sesuai.
Besarnya tegangan output yang dihasilkan oleh rangkaian
AC regulator satu fasa unidirectional dapat dihitung dengan
persamaan sebagai berikut:
