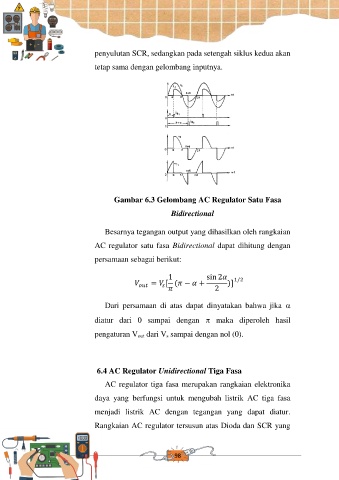

Page 98 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

penyulutan SCR, sedangkan pada setengah siklus kedua akan

tetap sama dengan gelombang inputnya.

Gambar 6.3 Gelombang AC Regulator Satu Fasa

Bidirectional

Besarnya tegangan output yang dihasilkan oleh rangkaian

AC regulator satu fasa Bidirectional dapat dihitung dengan

persamaan sebagai berikut:

1 sin 2 1/2
= [ ( − + )]

2

Dari persamaan di atas dapat dinyatakan bahwa jika 

diatur dari 0 sampai dengan  maka diperoleh hasil

pengaturan V out dari V s sampai dengan nol (0).

6.4 AC Regulator Unidirectional Tiga Fasa

AC regulator tiga fasa merupakan rangkaian elektronika

daya yang berfungsi untuk mengubah listrik AC tiga fasa

menjadi listrik AC dengan tegangan yang dapat diatur.

Rangkaian AC regulator tersusun atas Dioda dan SCR yang

98
