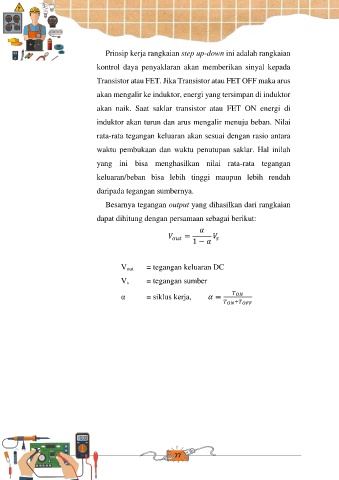

Prinsip kerja rangkaian step up-down ini adalah rangkaian
kontrol daya penyaklaran akan memberikan sinyal kepada
Transistor atau FET. Jika Transistor atau FET OFF maka arus
akan mengalir ke induktor, energi yang tersimpan di induktor
akan naik. Saat saklar transistor atau FET ON energi di
induktor akan turun dan arus mengalir menuju beban. Nilai
rata-rata tegangan keluaran akan sesuai dengan rasio antara
waktu pembukaan dan waktu penutupan saklar. Hal inilah
yang ini bisa menghasilkan nilai rata-rata tegangan
keluaran/beban bisa lebih tinggi maupun lebih rendah
daripada tegangan sumbernya.
Besarnya tegangan output yang dihasilkan dari rangkaian
dapat dihitung dengan persamaan sebagai berikut:
=
1 −
V out = tegangan keluaran DC
V s = tegangan sumber
α = siklus kerja, =
+
