Page 76 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)
P. 76

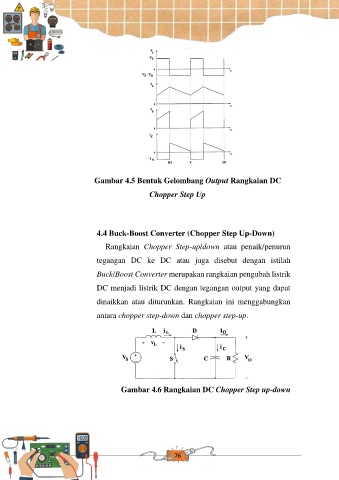

Gambar 4.5 Bentuk Gelombang Output Rangkaian DC
Chopper Step Up
4.4 Buck-Boost Converter (Chopper Step Up-Down)
Rangkaian Chopper Step-up/down atau penaik/penurun
tegangan DC ke DC atau juga disebut dengan istilah
Buck/Boost Converter merupakan rangkaian pengubah listrik
DC menjadi listrik DC dengan tegangan output yang dapat
dinaikkan atau diturunkan. Rangkaian ini menggabungkan
antara chopper step-down dan chopper step-up.
Gambar 4.6 Rangkaian DC Chopper Step up-down
76
