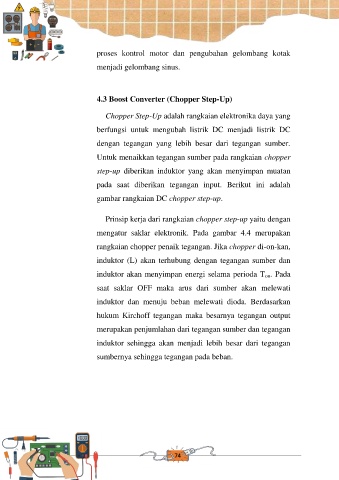

proses kontrol motor dan pengubahan gelombang kotak
menjadi gelombang sinus.
4.3 Boost Converter (Chopper Step-Up)
Chopper Step-Up adalah rangkaian elektronika daya yang
berfungsi untuk mengubah listrik DC menjadi listrik DC
dengan tegangan yang lebih besar dari tegangan sumber.
Untuk menaikkan tegangan sumber pada rangkaian chopper
step-up diberikan induktor yang akan menyimpan muatan
pada saat diberikan tegangan input. Berikut ini adalah
gambar rangkaian DC chopper step-up.
Prinsip kerja dari rangkaian chopper step-up yaitu dengan
mengatur saklar elektronik. Pada gambar 4.4 merupakan
rangkaian chopper penaik tegangan. Jika chopper di-on-kan,
induktor (L) akan terhubung dengan tegangan sumber dan
induktor akan menyimpan energi selama perioda T on. Pada
saat saklar OFF maka arus dari sumber akan melewati
induktor dan menuju beban melewati dioda. Berdasarkan
hukum Kirchoff tegangan maka besarnya tegangan output
merupakan penjumlahan dari tegangan sumber dan tegangan
induktor sehingga akan menjadi lebih besar dari tegangan
sumbernya sehingga tegangan pada beban.
