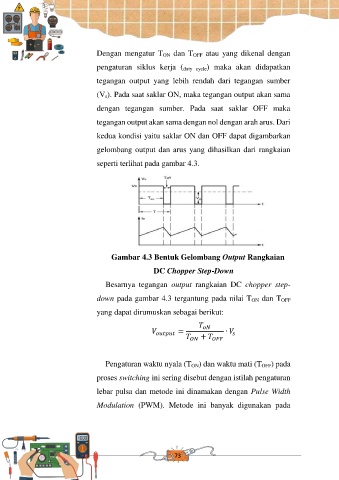

Page 73 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

Dengan mengatur T ON dan T OFF atau yang dikenal dengan

pengaturan siklus kerja ( duty cycle) maka akan didapatkan

tegangan output yang lebih rendah dari tegangan sumber

(V s). Pada saat saklar ON, maka tegangan output akan sama

dengan tegangan sumber. Pada saat saklar OFF maka

tegangan output akan sama dengan nol dengan arah arus. Dari

kedua kondisi yaitu saklar ON dan OFF dapat digambarkan

gelombang output dan arus yang dihasilkan dari rangkaian

seperti terlihat pada gambar 4.3.

Gambar 4.3 Bentuk Gelombang Output Rangkaian

DC Chopper Step-Down

Besarnya tegangan output rangkaian DC chopper step-

down pada gambar 4.3 tergantung pada nilai T ON dan T OFF

yang dapat dirumuskan sebagai berikut:

= ∙

+

Pengaturan waktu nyala (T ON) dan waktu mati (T OFF) pada

proses switching ini sering disebut dengan istilah pengaturan

lebar pulsa dan metode ini dinamakan dengan Pulse Width

Modulation (PWM). Metode ini banyak digunakan pada
