inverter sangat berguna bagi peralatan-peralatan yang
membutuhkan catu daya listrik AC tetapi sumber daya yang ada
listrik DC.
Inverter merupakan suatu rangkaian elektronik yang
berfungsi sebagai pengubah tegangan arus searah (AC) menjadi
tegangan arus bolak-balik (DC) dengan frekuensi tertentu.
Komponen semikonduktor daya yang digunakan dapat berupa
SCR, transistor, dan MOSFET yang beroperasi sebagai sakelar
dan pengubah. Inverter dapat diklasifikasikan dalam dua jenis,
yaitu: inverter satu fasa dan inverter tiga fasa.
Prinsip kerja inverter dapat dijelaskan dengan
menggunakan 4 sakelar seperti ditunjukkan pada gambar 3.1.
Bila sakelar S1 dan S2 dalam kondisi on maka akan mengalir
aliran arus DC ke beban R dari arah kiri ke kanan, jika yang hidup
adalah sakelar S3 dan S4 maka akan mengalir aliran arus DC ke
beban R dari arah kanan ke kiri. Inverter biasanya menggunakan
rangkaian modulasi lebar pulsa PWM (Pulse Width Modulation)
dalam proses konversi tegangan DC menjadi tegangan AC.

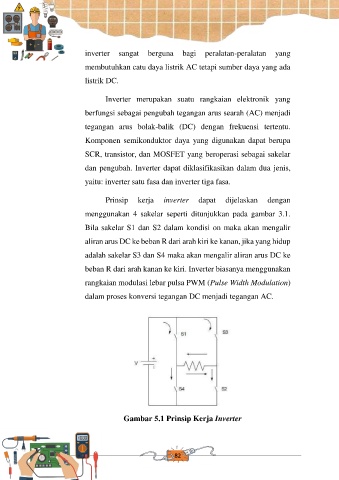

Gambar 5.1 Prinsip Kerja Inverter
