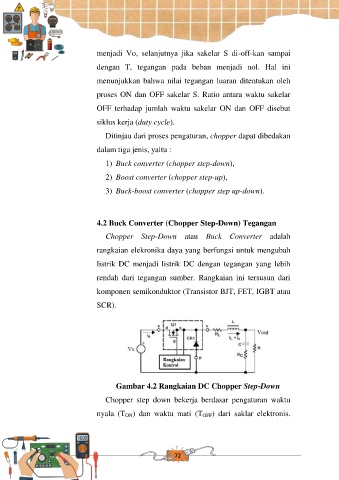

Page 72 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

menjadi Vo, selanjutnya jika sakelar S di-off-kan sampai

dengan T, tegangan pada beban menjadi nol. Hal ini

menunjukkan bahwa nilai tegangan luaran ditentukan oleh

proses ON dan OFF sakelar S. Ratio antara waktu sakelar

OFF terhadap jumlah waktu sakelar ON dan OFF disebut

siklus kerja (duty cycle).

Ditinjau dari proses pengaturan, chopper dapat dibedakan

dalam tiga jenis, yaitu :

1) Buck converter (chopper step-down),

2) Boost converter (chopper step-up),

3) Buck-boost converter (chopper step up-down).

4.2 Buck Converter (Chopper Step-Down) Tegangan

Chopper Step-Down atau Buck Converter adalah

rangkaian elekronika daya yang berfungsi untuk mengubah

listrik DC menjadi listrik DC dengan tegangan yang lebih

rendah dari tegangan sumber. Rangkaian ini tersusun dari

komponen semikonduktor (Transistor BJT, FET, IGBT atau

SCR).

Gambar 4.2 Rangkaian DC Chopper Step-Down

Chopper step down bekerja berdasar pengaturan waktu

nyala (T ON) dan waktu mati (T OFF) dari saklar elektronis.
