P. 75

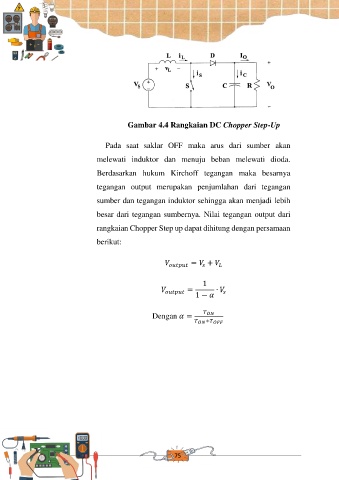

Gambar 4.4 Rangkaian DC Chopper Step-Up
Pada saat saklar OFF maka arus dari sumber akan
melewati induktor dan menuju beban melewati dioda.
Berdasarkan hukum Kirchoff tegangan maka besarnya
tegangan output merupakan penjumlahan dari tegangan
sumber dan tegangan induktor sehingga akan menjadi lebih
besar dari tegangan sumbernya. Nilai tegangan output dari
rangkaian Chopper Step up dapat dihitung dengan persamaan
berikut:
= +
1
= ∙
1 −
Dengan =
+
75
