tegangan DC yang dapat dikendalikan atau diatur. Suatu
perangkat yang mengubah atau mengkonversi energi listrik dari
DC ke DC (menaikkan atau menurunkan), tanpa mengubah
polaritas dari sumber. Sebuah DC ke DC konverter (DC chopper)
merupakan paralatan industri yang akan merubah parameter
listrik DC ke dalam parameter listrik DC lainnya. Biasanya,
keluaran yang dihasilkan berbeda level tegangan daripada
tegangan masukan.
DC chopper akan menghasilkan keluaran tegangan DC
yang berubah-ubah sebanding dengan perubahan waktu
switching pada masukan. Perubahan ini dapat dicapai dengan
kombinasi dari sebuah induktor dan atau kapasitor serta
komponen semikonduktor yang dioperasikan pada saat switching
frekuensi tinggi.

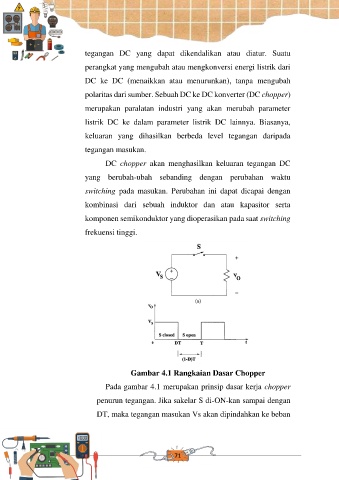

Gambar 4.1 Rangkaian Dasar Chopper
Pada gambar 4.1 merupakan prinsip dasar kerja chopper
penurun tegangan. Jika sakelar S di-ON-kan sampai dengan
DT, maka tegangan masukan Vs akan dipindahkan ke beban
