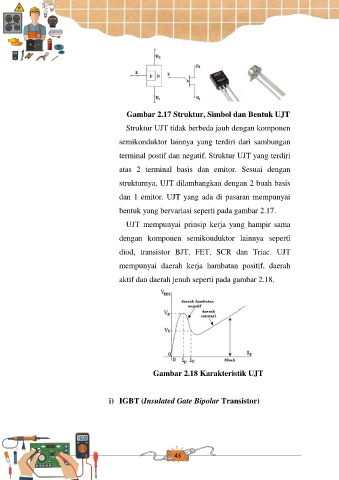

Gambar 2.17 Struktur, Simbol dan Bentuk UJT

Struktur UJT tidak berbeda jauh dengan komponen

semikonduktor lainnya yang terdiri dari sambungan

terminal postif dan negatif. Struktur UJT yang terdiri

atas 2 terminal basis dan emitor. Sesuai dengan

strukturnya, UJT dilambangkan dengan 2 buah basis

dan 1 emitor. UJT yang ada di pasaran mempunyai

bentuk yang bervariasi seperti pada gambar 2.17.

UJT mempunyai prinsip kerja yang hampir sama

dengan komponen semikonduktor lainnya seperti

diod, transistor BJT, FET, SCR dan Triac. UJT

mempunyai daerah kerja hambatan positif, daerah

aktif dan daerah jenuh seperti pada gambar 2.18.

Gambar 2.18 Karakteristik UJT
