P. 108
pulsa untuk cycloconverter satu fasa, dan 12 pulsa
untuk cycloconverter tiga fasa.

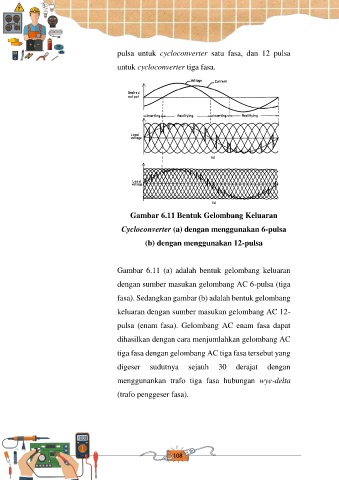

Gambar 6.11 Bentuk Gelombang Keluaran
Cycloconverter (a) dengan menggunakan 6-pulsa
(b) dengan menggunakan 12-pulsa
Gambar 6.11 (a) adalah bentuk gelombang keluaran
dengan sumber masukan gelombang AC 6-pulsa (tiga
fasa). Sedangkan gambar (b) adalah bentuk gelombang
keluaran dengan sumber masukan gelombang AC 12-
pulsa (enam fasa). Gelombang AC enam fasa dapat
dihasilkan dengan cara menjumlahkan gelombang AC
tiga fasa dengan gelombang AC tiga fasa tersebut yang
digeser sudutnya sejauh 30 derajat dengan
menggunankan trafo tiga fasa hubungan wye-delta
(trafo penggeser fasa).
