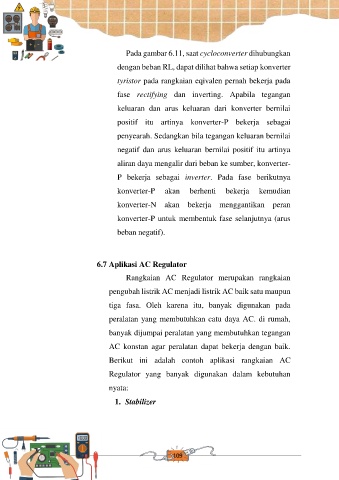

Pada gambar 6.11, saat cycloconverter dihubungkan

dengan beban RL, dapat dilihat bahwa setiap konverter

tyristor pada rangkaian eqivalen pernah bekerja pada

fase rectifying dan inverting. Apabila tegangan

keluaran dan arus keluaran dari konverter bernilai

positif itu artinya konverter-P bekerja sebagai

penyearah. Sedangkan bila tegangan keluaran bernilai

negatif dan arus keluaran bernilai positif itu artinya

aliran daya mengalir dari beban ke sumber, konverter-

P bekerja sebagai inverter. Pada fase berikutnya

konverter-P akan berhenti bekerja kemudian

konverter-N akan bekerja menggantikan peran

konverter-P untuk membentuk fase selanjutnya (arus

beban negatif).

6.7 Aplikasi AC Regulator

Rangkaian AC Regulator merupakan rangkaian

pengubah listrik AC menjadi listrik AC baik satu maupun

tiga fasa. Oleh karena itu, banyak digunakan pada

peralatan yang membutuhkan catu daya AC. di rumah,

banyak dijumpai peralatan yang membutuhkan tegangan

AC konstan agar peralatan dapat bekerja dengan baik.

Berikut ini adalah contoh aplikasi rangkaian AC

Regulator yang banyak digunakan dalam kebutuhan

nyata:

1. Stabilizer
