P. 87

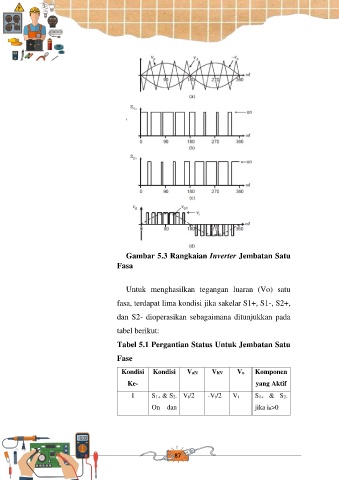

Gambar 5.3 Rangkaian Inverter Jembatan Satu
Fasa
Untuk menghasilkan tegangan luaran (Vo) satu
fasa, terdapat lima kondisi jika sakelar S1+, S1-, S2+,
dan S2- dioperasikan sebagaimana ditunjukkan pada
tabel berikut:
Tabel 5.1 Pergantian Status Untuk Jembatan Satu
Fase
Kondisi Kondisi VaN VbN Vo Komponen
Ke- yang Aktif
1 S1+ & S2- Vi/2 -Vi/2 Vi S1+ & S2-
On dan jika i0>0
87
