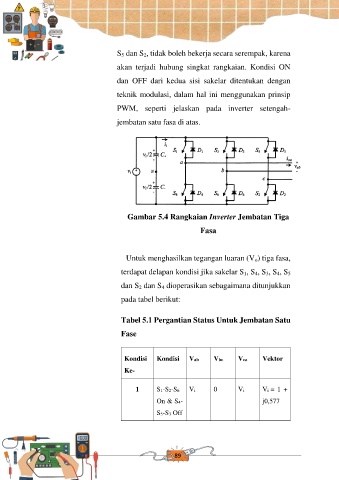

P. 89
S 5 dan S 2, tidak boleh bekerja secara serempak, karena
akan terjadi hubung singkat rangkaian. Kondisi ON
dan OFF dari kedua sisi sakelar ditentukan dengan
teknik modulasi, dalam hal ini menggunakan prinsip
PWM, seperti jelaskan pada inverter setengah-
jembatan satu fasa di atas.
Gambar 5.4 Rangkaian Inverter Jembatan Tiga
Fasa
Untuk menghasilkan tegangan luaran (V o) tiga fasa,
terdapat delapan kondisi jika sakelar S 1, S 4, S 3, S 4, S 5
dan S 2 dan S 4 dioperasikan sebagaimana ditunjukkan
pada tabel berikut:
Tabel 5.1 Pergantian Status Untuk Jembatan Satu
Fase
Kondisi Kondisi Vab Vbc Vca Vektor
Ke-
1 S1-S2-S6 Vi 0 Vi Vi = 1 +
On & S4- j0,577
S5-S3 Off
