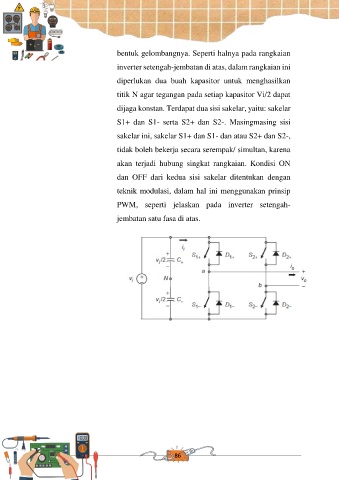

bentuk gelombangnya. Seperti halnya pada rangkaian

inverter setengah-jembatan di atas, dalam rangkaian ini

diperlukan dua buah kapasitor untuk menghasilkan

titik N agar tegangan pada setiap kapasitor Vi/2 dapat

dijaga konstan. Terdapat dua sisi sakelar, yaitu: sakelar

S1+ dan S1- serta S2+ dan S2-. Masingmasing sisi

sakelar ini, sakelar S1+ dan S1- dan atau S2+ dan S2-,

tidak boleh bekerja secara serempak/ simultan, karena

akan terjadi hubung singkat rangkaian. Kondisi ON

dan OFF dari kedua sisi sakelar ditentukan dengan

teknik modulasi, dalam hal ini menggunakan prinsip

PWM, seperti jelaskan pada inverter setengah-

jembatan satu fasa di atas.
