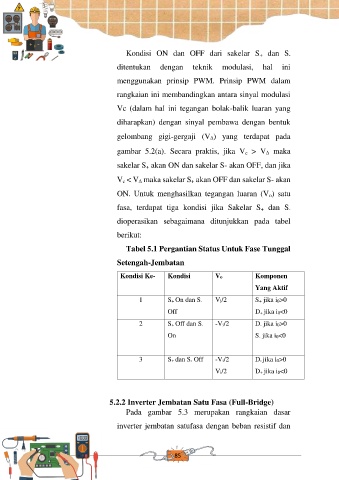

Kondisi ON dan OFF dari sakelar S + dan S -

ditentukan dengan teknik modulasi, hal ini

menggunakan prinsip PWM. Prinsip PWM dalam

rangkaian ini membandingkan antara sinyal modulasi

Vc (dalam hal ini tegangan bolak-balik luaran yang

diharapkan) dengan sinyal pembawa dengan bentuk

gelombang gigi-gergaji (V) yang terdapat pada

gambar 5.2(a). Secara praktis, jika V c > V maka

sakelar S + akan ON dan sakelar S- akan OFF, dan jika

V c < V maka sakelar S + akan OFF dan sakelar S- akan

ON. Untuk menghasilkan tegangan luaran (V o) satu
fasa, terdapat tiga kondisi jika Sakelar S + dan S -

dioperasikan sebagaimana ditunjukkan pada tabel
berikut:

Tabel 5.1 Pergantian Status Untuk Fase Tunggal

Setengah-Jembatan

Kondisi Ke- Kondisi Vo Komponen
Yang Aktif

1 S+ On dan S- Vi/2 S+ jika i0>0

Off D+ jika i0<0
2 S+ Off dan S- -Vi/2 D- jika i0>0

On S- jika i0<0

3 S+ dan S- Off -Vi/2 D- jika i0>0
Vi/2 D+ jika i0<0

5.2.2 Inverter Jembatan Satu Fasa (Full-Bridge)
Pada gambar 5.3 merupakan rangkaian dasar

inverter jembatan satufasa dengan beban resistif dan
