(carrier) hole dan elektron sedangkan FET hanya
memerlukan salah satunya.

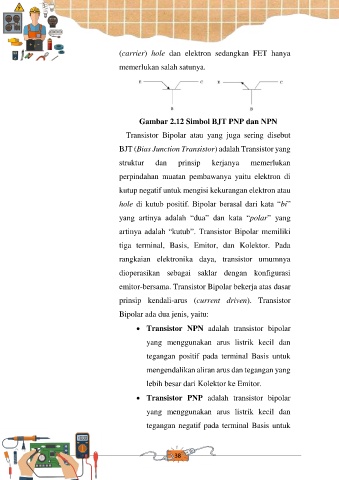

Gambar 2.12 Simbol BJT PNP dan NPN
Transistor Bipolar atau yang juga sering disebut
BJT (Bias Junction Transistor) adalah Transistor yang
struktur dan prinsip kerjanya memerlukan
perpindahan muatan pembawanya yaitu elektron di
kutup negatif untuk mengisi kekurangan elektron atau
hole di kutub positif. Bipolar berasal dari kata “bi”
yang artinya adalah “dua” dan kata “polar” yang
artinya adalah “kutub”. Transistor Bipolar memiliki
tiga terminal, Basis, Emitor, dan Kolektor. Pada
rangkaian elektronika daya, transistor umumnya
dioperasikan sebagai saklar dengan konfigurasi
emitor-bersama. Transistor Bipolar bekerja atas dasar
prinsip kendali-arus (current driven). Transistor
Bipolar ada dua jenis, yaitu:
Transistor NPN adalah transistor bipolar
yang menggunakan arus listrik kecil dan
tegangan positif pada terminal Basis untuk
mengendalikan aliran arus dan tegangan yang
lebih besar dari Kolektor ke Emitor.
Transistor PNP adalah transistor bipolar
yang menggunakan arus listrik kecil dan
tegangan negatif pada terminal Basis untuk
