Diac merupakan komponen semikonduktor yang

paling sederhana dari keluarga thyristor. Diac terdiri

atastiga lapisan dengan struktur seperti pada transistor

PNP. Jika lapisan Negatif (N) pada transistor dibuat

sangat tipis sehingga elektron dapat dengan mudah

menyeberang dan menembus lapisan ini, sedangkan

pada Diac, lapisan N di buat cukup tebal sehingga

elektron mengalami kesulitan untuk menembusnya.

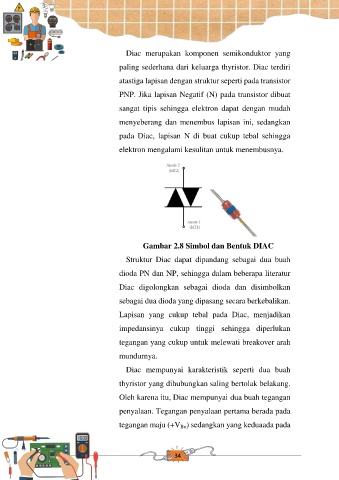

Gambar 2.8 Simbol dan Bentuk DIAC

Struktur Diac dapat dipandang sebagai dua buah

dioda PN dan NP, sehingga dalam beberapa literatur

Diac digolongkan sebagai dioda dan disimbolkan

sebagai dua dioda yang dipasang secara berkebalikan.

Lapisan yang cukup tebal pada Diac, menjadikan

impedansinya cukup tinggi sehingga diperlukan

tegangan yang cukup untuk melewati breakover arah

mundurnya.

Diac mempunyai karakteristik seperti dua buah

thyristor yang dihubungkan saling bertolak belakang.

Oleh karena itu, Diac mempunyai dua buah tegangan

penyalaan. Tegangan penyalaan pertama berada pada

tegangan maju (+V Bo) sedangkan yang keduaada pada
