Dalam aplikasinya sebagai saklar elektronik,

transistor mempunyai kecepatan pensaklaran dengan

frekuensi hingga ribuan Hz. Transistor modern yang

didesain khusus untuk kepentingan kontrol peralatan

industri mempunyai kecepatan pensaklaran yang

tinggi bahkan bisa lebih tinggi daripada keluarga

thyristor. Transistor sering digunakan dalam

konverter DC-DC dan DC-AC, dengan diode

terhubung paralel terbalik untuk menghasilkan aliran

arus dua arah.

Transistor terdiri atas tiga lapisan yaitu Negatif-

Positif-Negatif atau N-P-N dan Positif-Negatif-Positif

atau P-N-P seperti ditunjukkan pada gambar 2.10 dan

gambar 2.11. Prinsip kerja transistor didasarkan pada

arus kolektor (I C) yang merupakan fungsi dan arus

basis (I B). Perubahan arus basis akan mengakibatkan

perubahan yang telah dikuatkan pada arus kolektor

pada tegangan kolektor-emitor yang dikenakan

padanya.

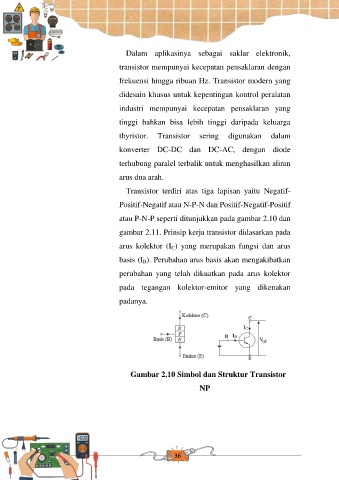

Gambar 2.10 Simbol dan Struktur Transistor

NP
