dalam kondisi ini Triac diumpamakan sebagai saklar
tertutup.
Prinsip kerja Triac hampir sama dengan komponen
SCR. Triac akan ON jika diberi panjar maju atau
(terminal Anoda dihubungkan dengan sumber positif
dan Anoda dihubungkan sumber negatif). Setelah
Triac diberi panjar maju, selanjutnya diberi arus
penyulutan melalui terminal Gate (IG). Pada saat
Triac ON, maka tegangan antara Anoda dan Katoda
(VAK) akan menjadi nol sehingga akan mengalir arus
dari Anoda menuju Katoda yang nilainya sama
dengan arus beban. Karena Triac dapat dialiri dari dua
arah, maka Triac juga akan ON jika dipanjar mundur
(terminal Anoda dihubungkan dengan sumber positif
dan Anoda dihubungkan sumber negatif) dan terminal
gate diberi arus negatif. Triac akan OFF jika Gate
tidak diberi arus listrik (IG = 0) baik dipanjar maju
atau dipanjar mundur. Pada kondisi OFF maka
tegangan antara Anoda dan Katoda (VAK) akan sama
dengan tegangan sumber dan tidak mengalir arus dari
Anoda ke Katoda (IA = 0).

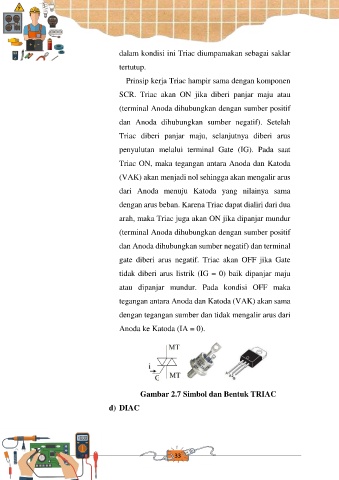

Gambar 2.7 Simbol dan Bentuk TRIAC
d) DIAC
