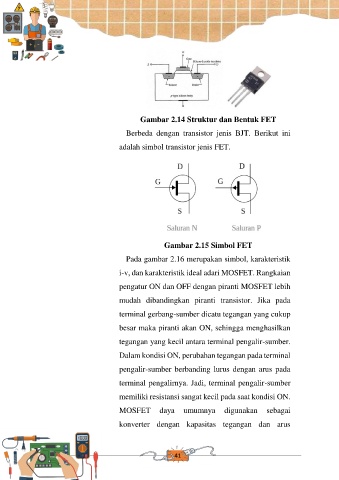

Gambar 2.14 Struktur dan Bentuk FET

Berbeda dengan transistor jenis BJT. Berikut ini

adalah simbol transistor jenis FET.

Gambar 2.15 Simbol FET

Pada gambar 2.16 merupakan simbol, karakteristik

i-v, dan karakteristik ideal adari MOSFET. Rangkaian

pengatur ON dan OFF dengan piranti MOSFET lebih

mudah dibandingkan piranti transistor. Jika pada

terminal gerbang-sumber dicatu tegangan yang cukup

besar maka piranti akan ON, sehingga menghasilkan

tegangan yang kecil antara terminal pengalir-sumber.

Dalam kondisi ON, perubahan tegangan pada terminal

pengalir-sumber berbanding lurus dengan arus pada

terminal pengalirnya. Jadi, terminal pengalir-sumber

memiliki resistansi sangat kecil pada saat kondisi ON.

MOSFET daya umumnya digunakan sebagai

konverter dengan kapasitas tegangan dan arus
