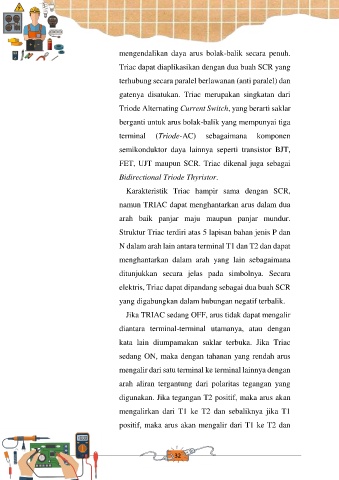

mengendalikan daya arus bolak-balik secara penuh.
Triac dapat diaplikasikan dengan dua buah SCR yang
terhubung secara paralel berlawanan (anti paralel) dan
gatenya disatukan. Triac merupakan singkatan dari
Triode Alternating Current Switch, yang berarti saklar
berganti untuk arus bolak-balik yang mempunyai tiga
terminal (Triode-AC) sebagaimana komponen
semikonduktor daya lainnya seperti transistor BJT,
FET, UJT maupun SCR. Triac dikenal juga sebagai
Bidirectional Triode Thyristor.
Karakteristik Triac hampir sama dengan SCR,
namun TRIAC dapat menghantarkan arus dalam dua
arah baik panjar maju maupun panjar mundur.
Struktur Triac terdiri atas 5 lapisan bahan jenis P dan
N dalam arah lain antara terminal T1 dan T2 dan dapat
menghantarkan dalam arah yang lain sebagaimana
ditunjukkan secara jelas pada simbolnya. Secara
elektris, Triac dapat dipandang sebagai dua buah SCR
yang digabungkan dalam hubungan negatif terbalik.
Jika TRIAC sedang OFF, arus tidak dapat mengalir
diantara terminal-terminal utamanya, atau dengan
kata lain diumpamakan saklar terbuka. Jika Triac
sedang ON, maka dengan tahanan yang rendah arus
mengalir dari satu terminal ke terminal lainnya dengan
arah aliran tergantung dari polaritas tegangan yang
digunakan. Jika tegangan T2 positif, maka arus akan
mengalirkan dari T1 ke T2 dan sebaliknya jika T1
positif, maka arus akan mengalir dari T1 ke T2 dan
