bekerja selama arus mengalir pada Anoda-Katoda dan

arus Gate dapat dihilangkan setelah penyulutan.

Struktur SCR secara sederhana dapat dipandang

sebagai dua transistor N-P-N dan P-N-P yang

dihubungkan membentuk pasangan feedback

regenerative P-N-P-N. Struktur sambungan pada SCR

dapat dijelaskan seperti pada gambar 2.5

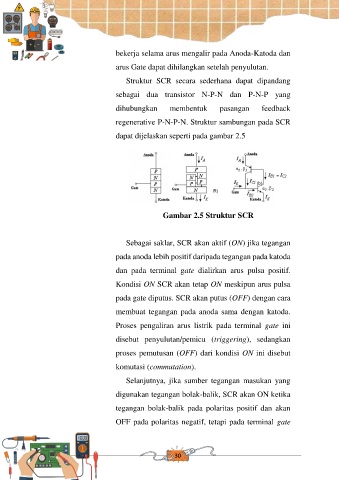

Gambar 2.5 Struktur SCR

Sebagai saklar, SCR akan aktif (ON) jika tegangan

pada anoda lebih positif daripada tegangan pada katoda

dan pada terminal gate dialirkan arus pulsa positif.

Kondisi ON SCR akan tetap ON meskipun arus pulsa

pada gate diputus. SCR akan putus (OFF) dengan cara

membuat tegangan pada anoda sama dengan katoda.

Proses pengaliran arus listrik pada terminal gate ini

disebut penyulutan/pemicu (triggering), sedangkan

proses pemutusan (OFF) dari kondisi ON ini disebut

komutasi (commutation).

Selanjutnya, jika sumber tegangan masukan yang

digunakan tegangan bolak-balik, SCR akan ON ketika
tegangan bolak-balik pada polaritas positif dan akan

OFF pada polaritas negatif, tetapi pada terminal gate
