pada anoda lebih positif daripada tegangan pada

katoda, dan diode akan memblok (OFF) jika tegangan

pada anoda lebih negatif daripada tegangan pada

katoda. Artinya, cara pengaktifan dioda dari anoda ke

katoda lebih besar dari V ak dioda tersebut bias maju

(forward bias). Biasanya V ak ini berkisaran antara 0,3

sampai 0,7 volt. Jika sebaliknya, dioda diberi tegangan

dari katoda menuju ke anoda maka diode tersebut akan

OFF, bias mundur (reverse bias).

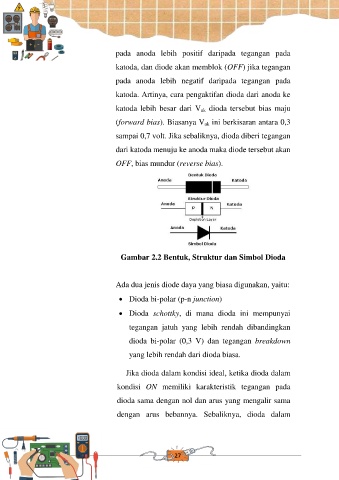

Gambar 2.2 Bentuk, Struktur dan Simbol Dioda

Ada dua jenis diode daya yang biasa digunakan, yaitu:

 Dioda bi-polar (p-n junction)

 Dioda schottky, di mana dioda ini mempunyai

tegangan jatuh yang lebih rendah dibandingkan

dioda bi-polar (0,3 V) dan tegangan breakdown

yang lebih rendah dari dioda biasa.

Jika dioda dalam kondisi ideal, ketika dioda dalam

kondisi ON memiliki karakteristik tegangan pada

dioda sama dengan nol dan arus yang mengalir sama

dengan arus bebannya. Sebaliknya, dioda dalam
