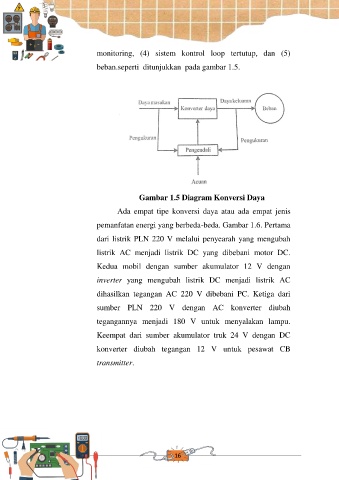

P. 16
monitoring, (4) sistem kontrol loop tertutup, dan (5)
beban.seperti ditunjukkan pada gambar 1.5.
Gambar 1.5 Diagram Konversi Daya
Ada empat tipe konversi daya atau ada empat jenis
pemanfatan energi yang berbeda-beda. Gambar 1.6. Pertama
dari listrik PLN 220 V melalui penyearah yang mengubah
listrik AC menjadi listrik DC yang dibebani motor DC.
Kedua mobil dengan sumber akumulator 12 V dengan
inverter yang mengubah listrik DC menjadi listrik AC
dihasilkan tegangan AC 220 V dibebani PC. Ketiga dari
sumber PLN 220 V dengan AC konverter diubah
tegangannya menjadi 180 V untuk menyalakan lampu.
Keempat dari sumber akumulator truk 24 V dengan DC
konverter diubah tegangan 12 V untuk pesawat CB
transmitter.
16
