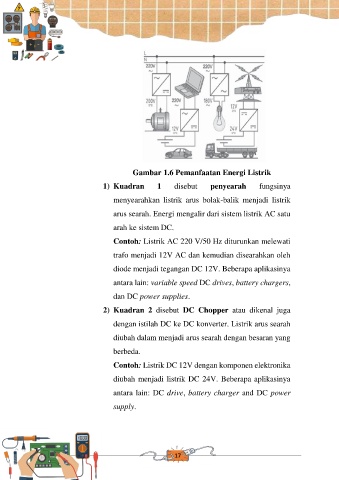

Gambar 1.6 Pemanfaatan Energi Listrik
1) Kuadran 1 disebut penyearah fungsinya
menyearahkan listrik arus bolak-balik menjadi listrik
arus searah. Energi mengalir dari sistem listrik AC satu
arah ke sistem DC.
Contoh: Listrik AC 220 V/50 Hz diturunkan melewati
trafo menjadi 12V AC dan kemudian disearahkan oleh
diode menjadi tegangan DC 12V. Beberapa aplikasinya
antara lain: variable speed DC drives, battery chargers,
dan DC power supplies.
2) Kuadran 2 disebut DC Chopper atau dikenal juga
dengan istilah DC ke DC konverter. Listrik arus searah
diubah dalam menjadi arus searah dengan besaran yang
berbeda.
Contoh: Listrik DC 12V dengan komponen elektronika
diubah menjadi listrik DC 24V. Beberapa aplikasinya
antara lain: DC drive, battery charger and DC power
supply.
