menggunakan semua komponen pasif (hambatan, kapasitor,
dan inductor) sebagai sumber energi. Sedangkan di konverter
sinyal hanya menggunakan resistor dan kapasitor saja. Hal
tersebut dapat dilihat pada gambar 1.7.

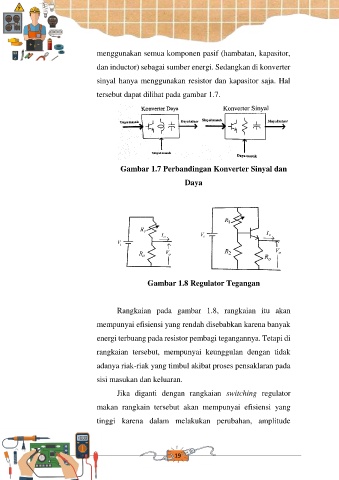

Gambar 1.7 Perbandingan Konverter Sinyal dan
Daya
Gambar 1.8 Regulator Tegangan
Rangkaian pada gambar 1.8, rangkaian itu akan
mempunyai efisiensi yang rendah disebabkan karena banyak
energi terbuang pada resistor pembagi tegangannya. Tetapi di
rangkaian tersebut, mempunyai keunggulan dengan tidak
adanya riak-riak yang timbul akibat proses pensaklaran pada
sisi masukan dan keluaran.
Jika diganti dengan rangkaian switching regulator
makan rangkain tersebut akan mempunyai efisiensi yang
tinggi karena dalam melakukan perubahan, amplitude
