tenaga listrik dan segera otomatis memberi
perintah untuk membuka pemutus tenaga untuk
memisahkan peralatan atau bagian dari sistem
proteksi yang terganggu dan memberikan isyarat
berupa lampu atau bel. Relay proteksi harus
bekerja sesuai dengan yang diharapkan dengan
waktu yang cepat sehingga tidak akan
mengakibatkan kerusakan, ataupun kalau suatu
peralatan terjadi kerusakan secara dini telah
diketahui. Adapun jenis-jenis relay proteksi
sebagai berikut:
a. Rele Arah (Directional Relay)
Pada dasarnya rele ini menggunakan
prinsip dasar releinduksi dengan satu
besaran input. Pada rele arah induksi ini
besaran input terdiri dari besaran
penggerak arus, dan esaran pembanding
(refensi atau polarizing) arus atau
tegangan.

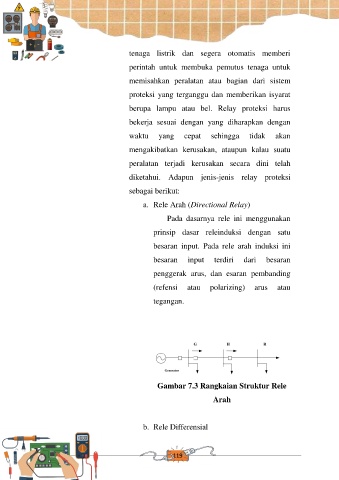

Gambar 7.3 Rangkaian Struktur Rele
Arah
b. Rele Differensial
