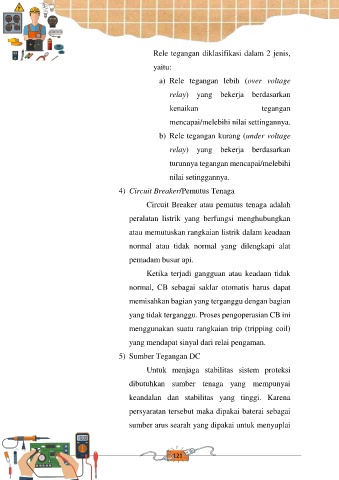

Page 121 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)

Rele tegangan diklasifikasi dalam 2 jenis,

yaitu:

a) Rele tegangan lebih (over voltage

relay) yang bekerja berdasarkan

kenaikan tegangan

mencapai/melebihi nilai settingannya.

b) Rele tegangan kurang (under voltage

relay) yang bekerja berdasarkan

turunnya tegangan mencapai/melebihi

nilai setinggannya.

4) Circuit Breaker/Pemutus Tenaga

Circuit Breaker atau pemutus tenaga adalah

peralatan listrik yang berfungsi menghubungkan

atau memutuskan rangkaian listrik dalam keadaan

normal atau tidak normal yang dilengkapi alat

pemadam busur api.

Ketika terjadi gangguan atau keadaan tidak

normal, CB sebagai saklar otomatis harus dapat

memisahkan bagian yang terganggu dengan bagian

yang tidak terganggu. Proses pengoperasian CB ini

menggunakan suatu rangkaian trip (tripping coil)

yang mendapat sinyal dari relai pengaman.

5) Sumber Tegangan DC

Untuk menjaga stabilitas sistem proteksi

dibutuhkan sumber tenaga yang mempunyai

keandalan dan stabilitas yang tinggi. Karena

persyaratan tersebut maka dipakai baterai sebagai

sumber arus searah yang dipakai untuk menyuplai
