Page 118 - Modul Elektronik Mata Kuliah Elektronika Daya (Tri Retno Puspitasari)
P. 118

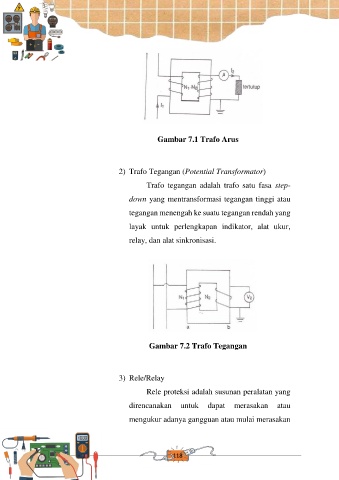

Gambar 7.1 Trafo Arus
2) Trafo Tegangan (Potential Transformator)
Trafo tegangan adalah trafo satu fasa step-
down yang mentransformasi tegangan tinggi atau
tegangan menengah ke suatu tegangan rendah yang
layak untuk perlengkapan indikator, alat ukur,
relay, dan alat sinkronisasi.
Gambar 7.2 Trafo Tegangan
3) Rele/Relay
Rele proteksi adalah susunan peralatan yang
direncanakan untuk dapat merasakan atau
mengukur adanya gangguan atau mulai merasakan
118
