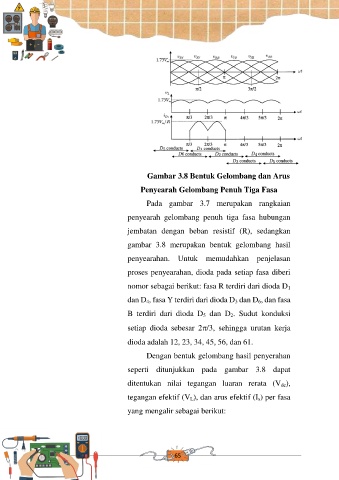

Gambar 3.8 Bentuk Gelombang dan Arus

Penyearah Gelombang Penuh Tiga Fasa

Pada gambar 3.7 merupakan rangkaian

penyearah gelombang penuh tiga fasa hubungan

jembatan dengan beban resistif (R), sedangkan

gambar 3.8 merupakan bentuk gelombang hasil

penyearahan. Untuk memudahkan penjelasan

proses penyearahan, dioda pada setiap fasa diberi

nomor sebagai berikut: fasa R terdiri dari dioda D 1

dan D 4, fasa Y terdiri dari dioda D 3 dan D 6, dan fasa

B terdiri dari dioda D 5 dan D 2. Sudut konduksi

setiap dioda sebesar 2/3, sehingga urutan kerja

dioda adalah 12, 23, 34, 45, 56, dan 61.

Dengan bentuk gelombang hasil penyerahan

seperti ditunjukkan pada gambar 3.8 dapat

ditentukan nilai tegangan luaran rerata (V dc),

tegangan efektif (V L), dan arus efektif (I s) per fasa

yang mengalir sebagai berikut:
