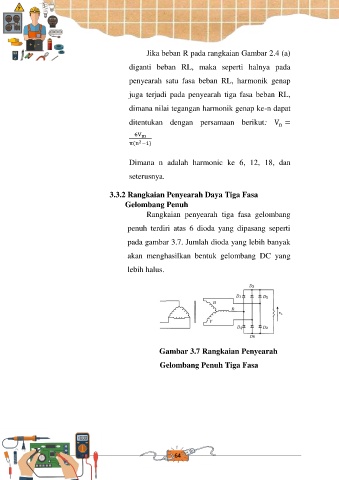

Jika beban R pada rangkaian Gambar 2.4 (a)
diganti beban RL, maka seperti halnya pada
penyearah satu fasa beban RL, harmonik genap
juga terjadi pada penyearah tiga fasa beban RL,
dimana nilai tegangan harmonik genap ke-n dapat
ditentukan dengan persamaan berikut: V =
n
6V m
2
π(n −1)
Dimana n adalah harmonic ke 6, 12, 18, dan
seterusnya.
3.3.2 Rangkaian Penyearah Daya Tiga Fasa
Gelombang Penuh
Rangkaian penyearah tiga fasa gelombang
penuh terdiri atas 6 dioda yang dipasang seperti
pada gambar 3.7. Jumlah dioda yang lebih banyak
akan menghasilkan bentuk gelombang DC yang
lebih halus.
Gambar 3.7 Rangkaian Penyearah
Gelombang Penuh Tiga Fasa
